瀏覽常見問題話題
乳液
何謂高分子聚合物的玻璃化溫度？
無定行高分子聚合物的相轉變與結晶的低分子物質頗不相同，它沒有結晶熔解現象，而有一個玻璃化轉變現象。在充分低的溫度下，所有無定形（非結晶）聚合體處於玻璃態，顯示玻璃的特征，如堅硬、易碎、低膨脹係數等。在充分的高溫下，則處於橡膠態，具有橡膠的特征，如柔軟而富有彈性。在這中間的某一溫度下，高聚物由橡膠態迅速轉變成為玻璃態，這個溫度就稱為該聚合物的玻璃化轉變溫度（Tɡ）。如何理解乳液的最低成膜溫度？
乳液的最低成膜溫度（MFT）就是能夠保證乳液聚合物形成無裂紋的、連續的、透明膜的最低溫度。在低於這個溫度下製膜，所獲得的將是不透明的、有裂紋的膜，這樣的膜沒有機械強度，很容易被抹成碎片或粉末，毫無使用價值。 水分揮發，顆粒便緊密靠攏，剩餘的水分繼續揮發，產生毛細壓力能使聚合物顆粒變形，變形的聚合物填補了水分從乳液顆粒間隙中遷移後所留下的空隙，而且使顆粒之間進一步的聚結和聚合物鏈上基團的相互滲透成為可能。故顆粒的蠕變是乳液成膜的重要階段。環境的溫度愈高，聚合物微粒的蠕變和聚結狀況愈好，塗膜的性能就愈好；反之，如果溫度過低，聚合物微粒剛性過大，就像泥沙一樣，不能成膜了。 乳液的最低成膜溫度與聚合物的玻璃化溫度（Tɡ）密切相關,但兩者在量上無數學式互相轉換。對於不含成膜助劑的乳液來說，MFT與Tɡ大體一致。
多功能助劑AMP-95
AMP-95能否和防腐劑一起混合加入塗料中？
由於防腐劑對PH值非常敏感，最好分開使用它們。但是一些防腐劑供應商建議客戶在高速分散階段加入防腐以“消毒”生產塗料的水，然而，由於高PH值，可能會使防腐劑失效。即使沒有添加AMP-95，分散劑如Orotan和SN5040，也會使防腐失效，因為它們也是高極性和堿性的。在調漆階段加入防腐劑會更好。AMP-95能否夠改善塗料的長期貯存穩定性？
是的。由於AMP-95被吸附在顏料表麵上並且在貯罐中不易揮發，在陰離子狀態PH值保持穩定。這對維持塗料中所有原材料的穩定性，特別是顏料不絮凝，非常重要（PH值高於等電點）。所以能提升長期儲存穩定性。在生產塗料的工序中，AMP-95應在哪一步加入？
在高速分散階段加入AMP-95才能不受其它添加劑的影響而吸附到顏料的表麵。它會帶來諸多好處，如更好的流動性、流平性、遮蓋力及表麵活性劑的減少等等。 一種例外情況是，當使用堿熔漲增稠劑需要中和時，需要在調漆階段二次加入AMP-95。否則在其它任何階段加入AMP-95或事後加入將僅僅起到調節PH值的作用。AMP-95能改善塗料的凍融穩定性嗎？
能。由於AMP-95能夠和二醇一起發揮作用瑣住水份，它能夠在一定程度上影響凍熔穩定性。AMP-95的氨基和羥基能與水形成強鍵，但這不是主要的因素。一種假說認為AMP-95使乳膠漆中的預聚單體轉化為比常規表麵活性劑更穩定的聚合型表麵活性劑。這種預聚單體的表麵活性劑能夠在溫度降至冰點或零點以下時有效地防止乳膠漆的不穩定和膠化。AMP-95對乳液的性能有何影響？
用AMP-95中和乳液，我們已發現的優點有： 1．對於附著力的提高可獲得更好的耐洗涮性。 2．對半光和高光漆而言，光澤度更高。 3．更好的控製罐內腐蝕。 4．乳液聚合後，在加入AMP-95前無需冷卻。 5．更好的乳液凍融穩定性。 6．更好的抑菌性。 7．降低成膜溫度，1-2℃。 所有上述優點可以用常規的實驗方法測得，如耐洗刷性（ASTM2486），附著力和光澤度等等。為什麼稱AMP-95是一種多功能助劑？
許多客戶認為AMP-95隻是一種PH調節劑，對其“多功能”有疑問。為什麼稱它為多功能助劑，實際上是因為它能夠： （1）通過強的電荷排斥力提高分散性能，並提高分散劑或表麵活性的效率從而能在減少添加量的情況下獲得好的顏料顆粒的分散狀態。同時由於它在容器中不會離開顏料的表麵，所以能獲得更好的長期儲存穩定性。 （2）由於減少了分散劑的用量，故而可以減少氣泡的產生。 （3）通過它的羥基功能團來幫助成膜——從而減少成膜助劑的用量。 （4）形成更高或更穩定的粘度。它能夠滲透到如纖維素或堿熔漲等“大體積”的聚合物中，提升陰離子增稠劑的效率。 （5）由於減少了分散劑的用量，合得耐洗刷性提高。 （6）由於顏填料分散得更好，消泡劑用量也減少了，故而可以提高光澤。 （7）由於AMP-95可丐水形成強鍵而控製水的揮發速度，因此允許減少二醇類或濕邊助劑用量，從而降低VOC。 （8）吸收遊離甲醛。 （9）對金屬儲罐，可減少罐內腐蝕。 由於AMP-95的上述眾多性能，所以我們才稱之為多功能助劑。
水性助劑
常用水性流變助劑有哪些類型？
水性流變助劑分為有機類和無機類。有機類包括：纖維素類、 ASE/HASE類、NiSAT類、改性聚酰胺蠟類、改性EVA蠟類、聚脲類。無機類包括： 粘土類、氣相二氧化矽、其他矽酸鹽類。海名斯水性流變助劑覆蓋上述紅色字體類型。水性助劑有哪些？
1，潤濕分散劑 2，消泡劑 3，流變助劑/增稠防沉劑 4，流平劑 5，附著促進劑 6，防腐蝕助劑 7，防閃鏽劑 8，PH值調節劑/中和劑 9，抗刮傷助劑 10，手感助劑 11，基材潤濕劑 12，消光劑 13，防腐劑 14，防黴劑 15，成膜助劑 16，防水劑/抗水劑 17，增光劑 18，催幹劑
水性塗料生產
一般水性塗料有哪些組份？
水性塗料的組成分有水性樹脂、顏填料、助劑、中和劑和水等。其與溶劑型塗料的組成基本相同,但水性塗料需用的助劑更多,配方更複雜，塗料工程師必須清楚各組分的作用。 各組分的作用 水性塗料的組成及各組分在配方中的作用如下: 1,基料 聚合物乳膠,成膜材料; 2,著色顏料 塗膜的著色; 3,體質顏料 塗裝性能和塗膜性能的改變及調整,降低成本; 4,成膜助劑 改進成膜性、塗膜的致密性、光澤,降低成膜溫度; 5,增稠劑 調節塗料的黏度; 6,分散劑 促進顏料的分散和防止再凝聚; 7,潤濕劑 改進顏料的潤濕性; 8,防黴劑 防止塗料和塗膜長黴; 9,防腐劑 防止塗料在貯存過程中發生腐敗; 10,消泡劑 消除塗料生產和施工中的泡沫; 11,防凍劑 改進塗料的凍融穩定性; 12,防鏽劑 防止塗料在金屬容器中存放時和在金屬表麵塗裝時生鏽。為什麼水性塗料必需使用去離子水?
在水性塗料塗料中我們需要使用去離子水而不能夠選用自來水，這個大家也許都知道，可這是什麼原因呢？未必塗料工程師都清楚。那麼下麵就由工程師對此加以分析說明。 一般來說，分散在樹脂中的顏料粒子的粒徑一般小於1微米，屬膠束粒子，它們的表麵吸附聚電介質或非離子型聚合物後，通過電荷斥力和熵斥力的共同作用而達到在水性體係中的分散穩定。目前廣泛應用於水性塗料穩定體係的理論和溶劑型塗料相似，主要有立體位阻效應理論和電荷穩定作用理論(DLVO)。立體位阻是通過在粒子表麵覆蓋一定厚度的吸附層或通過使用超分散劑來實現粒子之間的空間距離，保持粒子分散的穩定性。DLVO理論認為膠束分散穩定取決於粒子間的範德華引力和靜電斥力，體係平衡時的總能量為兩者之和。顏料表麵的電荷或可電離的基團會吸引分散體係中的異性離子，形成緊緊吸附著的異離子層，在這層之外，有一濃度逐漸接近本體介質的相反離子擴散層，形成雙電層結構，當有同性離子擴散層的顏料粒子靠近時，庫侖相斥勢能大於範德華力勢能，則兩個粒子保持一定距離不再接近，因而使整個顏料分散體係無絮凝和沉降產生，體係保持均勻穩定。 水性體係中，電解質的加入能壓縮粒子表麵的雙電層，降低粒子間的電斥力；同時當粒子和分散劑存在鹽健結合時，電解質還會通過在粒子表麵與分散劑鹽基的競爭吸附，影響分散劑與顏料粒子之間的錨接強度。因此電荷斥力能夠起作用的體係要求該體係有較低的電介質濃度，這樣才能確保粒子間的距離和雙電層的厚度。特別是某些雜質離子(如鈣、鎂、磷等)會嚴重影響體係中的雙電層厚度，繼而嚴重影響體係的穩定性，輕則造成顏料絮凝，重則產生沉澱，因此在體係中要對這些金屬離子的含量盡量控製。 為避免這些雜質離子出現在體係中，除了對顏料的水溶物含量有所要求，更重要的是要去除水中的各種離子。所以，水性體係中的水必須使用去離子水，對去離子水有一定的規格要求。
水性鋁粉漆
水性鋁粉漆定向防沉如何做好？
可以選擇合適的流變助劑促進鋁粉的排列及定位，同時有效提升鋁粉漆施工性和板麵效果，獲得均一的塗膜外觀。海名斯以下產品可供選擇：- THIXATROL® P 2100W 能提高體係的觸變性，較佳的防沉、放流掛性能，改善金屬顏料的排列及定位，特別適合高溫烤漆體係及助溶劑含量較高的體係。
- THIXATROL® 5020W 增進鋁粉的排列及定向，並能提升鋁粉的防沉性能，特別推薦用於乳液型或分散體。
- RHEOLATE® 299 提供低剪粘度，較強的剪切稀化性能，最佳的霧化性能與觸變。
- BENTONE® DE 有效提升低剪切速率粘度及觸變性，改善鋁粉定向與防沉。
- RHEOLATE® 150 提供較佳的低剪粘度及觸變性，較佳的抗流掛與霧化性能。
聚氨酯塗料固化劑
如何延長雙組份聚氨酯塗料活化期？
·使用低分子量的酸（如 醋酸）來延長活化期·在使用有機錫催幹劑體係可以加入揮發性二酮螯合劑（例如2,4-戊二酮）以延長適用期·拚用適當的反應活性更低的多異氰酸酯，比如TDI體係中拚用HDI固化劑，在HDI體係中拚用IPDI固化劑漆膜出現痱子( 反應型氣泡）怎麼辦？
原因： 一次噴塗膜厚過厚，漆膜表幹過快，環境濕度過大，溶劑含水量過高解決辦法： ·控製膜厚，采取薄塗多遍施工 ·調整溶劑，增加慢幹溶劑，比如PMA等 ·添加流動控製劑 ·固化劑組分添加脫水劑，如 TI脫水劑常用的聚氨酯固化劑有哪些?
Desmodur-TDI基 TDI固化劑 L75,IL,IL1351,IL1451,HL,E14,E15Desmodur-HDI基 HDI異氰酸酯固化劑 N100，N75，N3200，N3300，N3390，N3400，N3600，N3790，N3800，N3900，N3580，N3500，XP2763，XP2838Bayhydur-水分散性聚異氰酸酯固化劑 3100，302，304，305，401-60，401-70，XP 2487/1，XP2547，XP2655.PU塗料固化劑用量如何計算？
1、羥值（mg KOH/g)、 羥基百分含量（%）、 羥基當量之間的換算： 羥基百分含量=（17/ 羥基當量）* 100 羥值= 33* 羥基百分含量2、固化劑用量計算公式： PU固化劑需用量=（OH值/561)*(42*100/NCO%)*(NCO/OH比） 式中： OH值 — 含羥基樹脂羥值，mgKOH / g 561 — 常數 42 — NCO當量 100 — 含羥基樹脂設定固體量 例：PU塗料中含羥值樹脂占65%（樹脂固體為70%，固體樹脂羥值為120），要求計算1000份PU塗料應配NCO%為9的固化劑多少？NCO∶OH按1∶1計算 ） 解： 固化劑用量=（120/561)*(42*100/9)*1=45.4 一般考慮固化劑與溶劑、空氣及主漆中存在的水份副反應NCO比例應多一點，一般多10-20%，如多10%，*1.1即可。對水性聚氨酯雙組分體係，NCO比例需要更多一些，達到1.5-2。
聚酰胺聚氨酯
現有市售聚酰胺聚氨酯有哪些？
路博潤聚酰胺聚氨酯分散體 Aptalon W8060 針對高光水性木器漆及其它清漆應用，卓越的耐磨性能，良好的耐化學品性，優良的耐劃傷性。 Aptalon M8100 針對水性金屬麵漆及其他麵漆應用，出色的耐候性，優異的耐化學品性，良好的耐腐蝕性，可用於中等防腐的底麵合一體係。 Aptalon W8062 Aptalon W8030什麼是Aptalon聚酰胺？
Aptalon™聚酰胺聚氨酯可為塗料，特別是水性技術帶來一係列新的性能。該技術為樹脂開發提供了一個新平台，能夠帶來較高的硬度、耐化學性、水解穩定性以及耐熱降解性。這種組合意味著塗層具有出色的韌性和耐久性。 Aptalon聚酰胺技術具有獨特的適應能力，本質上這意味著它能在許多類型的塗料體係中提供優異的性能優勢。 本產品組合中的首款Aptalon產品是用於木材和金屬基材保護塗層的水性聚氨酯分散體。由於Aptalon的適應性，聚氨酯分散體可設計用於增強其他各種基材的性能，其中包括塑料（零件/薄膜）、磚石建築、紡織品以及其他需要耐用、高品質性能的韌性、柔軟性和抗性特性表麵。 •聚酰胺脲聚氨酯化學成份 •組成來源: 塗料樹脂，熱塑性聚氨酯和添加劑 •優異的耐水解穩定性和耐熱穩定性 •優異的耐化學品性和耐水性 •優異的機械性能 •高透明性和高硬度 •獨特的專利技術
超分散劑
常用的超分散劑有哪些?

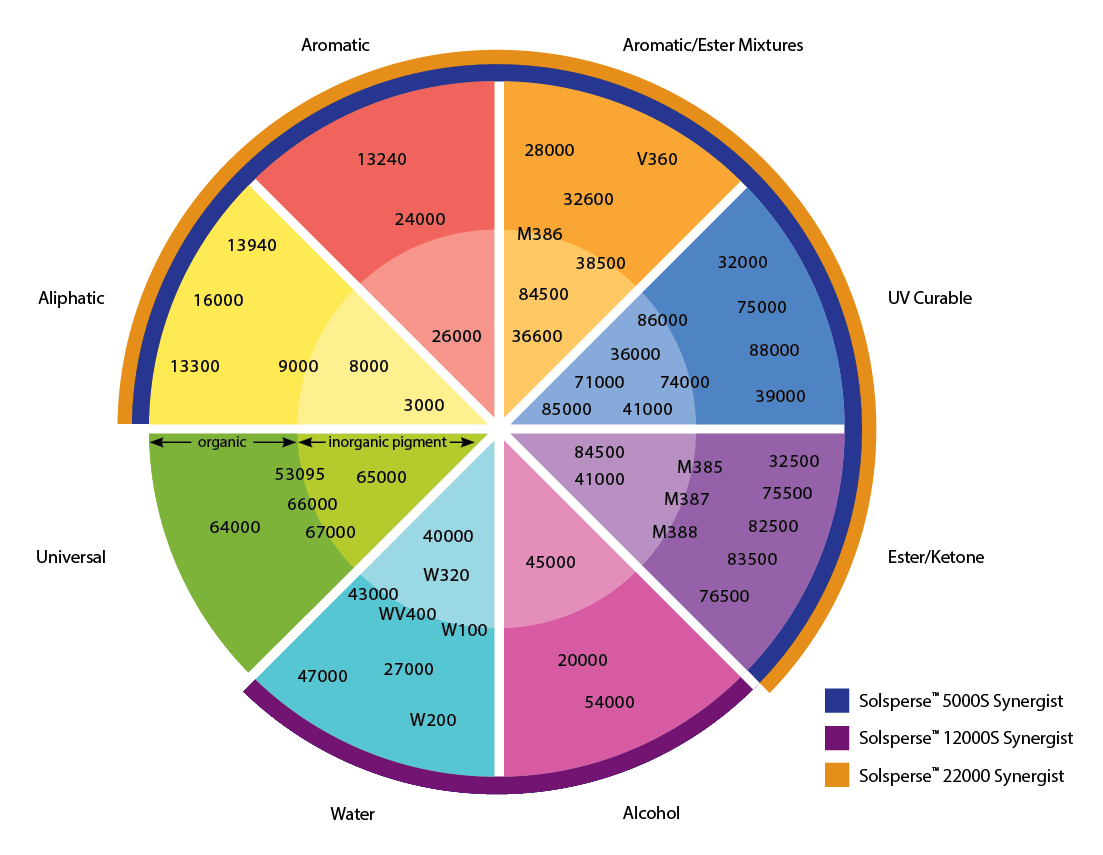

下圖是路博潤超分散劑產品選擇圖，圖表顯示了可用於各種溶劑的油漆和塗料應用的Solsperse超分散劑。
路博潤超分散劑24000 路博潤超分散劑32500
什麼是超分散劑？
路博潤Solsperse超分散劑技術是為油漆、塗料和製版印刷配方賦予高性能所必不可少的重要成分。 該技術可幫助生產幾乎任何固體顆粒和連續相（液體或固體）組合的高濃度、高穩定性且廣泛相容的分散體。 該分散劑技術可結合因其在特定溶劑及/或樹脂組合中的溶解性而選定的聚合穩定鏈和為獲得較強的顆粒表麵吸收性而優化的錨群；在此表麵內，錨群劑量將根據顆粒的表麵麵積而決定。 這項技術可用於生產具有更高固體含量、更低粘度的空間穩定分散劑，相比使用樹脂製造的分散劑或更低分子重量的分散劑或表麵活性劑，其可改善粘度和顆粒粒度穩定性。 聚合物分散劑必須能溶解在用於分散顏料或填料的溶劑中，方能真正發揮其功效。 因此，分散過程中使用的溶劑介質是選擇分散劑的主要標準。
醋酸纖維素酯
什麼是纖維素酯？
Eastman纖維素酯是生物基聚合物，具有多種形態以及分散體，可幫助您獲得所需的配方和最終用途屬性。Eastman cellulose esters for formulated products are versatile, biobased polymers designed to enable our customers to formulate higher-performing, quality products for many different industries and markets. They can help you achieve desired formulation and end-use attributes. Our cellulose esters provide a competitive edge in application by enabling higher production rates, as well as in the final product by eliminating defects and improving appearance.為何使用纖維素酯？
不同的應用需要不同的屬性，以達到性能、美觀性和生產率方麵的要求。Eastman纖維素酯提供多樣化的產品組合，可應對各種配方挑戰。Cellulose esters offer unique advantages to formulators. The ability to tweak performance by blending cellulose esters and their application robustness make them beneficial raw materials in the complex process of optimizing and applying formulated products.For coating formulators, Eastman’s cellulose esters are additives or modifiers used to:- Enhance aesthetics through improved flow and leveling of the coatings, metal flake alignment, and color consistency
- Improve ease of application through better sag control and spray characteristics
- Increase productivity due to reduction in defects and faster drying
- Create coatings with good UV stability, no yellowing or change in gloss, and dimensional stability
防護塗料
什麼是防護塗料？
防護塗料是油漆和塗料行業中的一個要求特別高的部分，防護塗料的主要功能是延長處在相對嚴峻的環境中或在該環境中運行的建築、車輛或設備的使用壽命。 防護塗料用於為多種建築和設備提供保護，該細分市場涵蓋多種領域，包括： ·工業維護（包括煉油廠和石化廠） ·油氣勘探（包括管線） ·發電 ·商業建築 ·基礎設施 ·水處理 ·船舶 大多數防護塗料在建造之後施塗，使用多個塗層和高膜厚。但是，有些在運至最終目的地之前，在工廠內塗底漆，然後在最終目的地進行安裝（建造），最後塗麵漆。 性能要求 要為多個領域的多種建築和設施提供防護作用，防護塗料需要滿足一些性能要求。 需要能夠防止腐蝕、化學侵蝕、熱降解、火災和物理損壞。 防護塗料可以發揮非常大的價值，因為他們提供防護的結構類型通常價格高昂、使用時間長，並且需要在極端條件下保持結構的完整性，否則，可能導致致命傷害甚至死亡。 防護塗料也可以是智能塗料，能在防護性能即將失效時協助進行預測和通訊。
顏填料
常用的填料有哪些？
填料(體質顏料) 主要有碳酸鈣、滑石粉、瓷土、雲母粉、矽藻土、重晶石粉、沉澱硫酸鋇、凹凸棒土、白炭黑等.常用的顏料有哪些？
顏料 1,白色顏料 鈦白粉、氧化鋅、立德粉等. 2,紅色顏料 氧化鐵紅、甲苯胺紅、大紅粉、鎘紅等. 3,橙、黃色顏料 鉬鉻橙、鉻黃、氧化鐵黃、耐曬黃G等. 4,綠色顏料 鉛鉻綠、氧化鉻綠、酞菁綠等. 5,藍色顏料 鐵藍、群青、酞菁藍等. 6,黑色顏料 鐵黑、炭黑等.
